FG750_0118

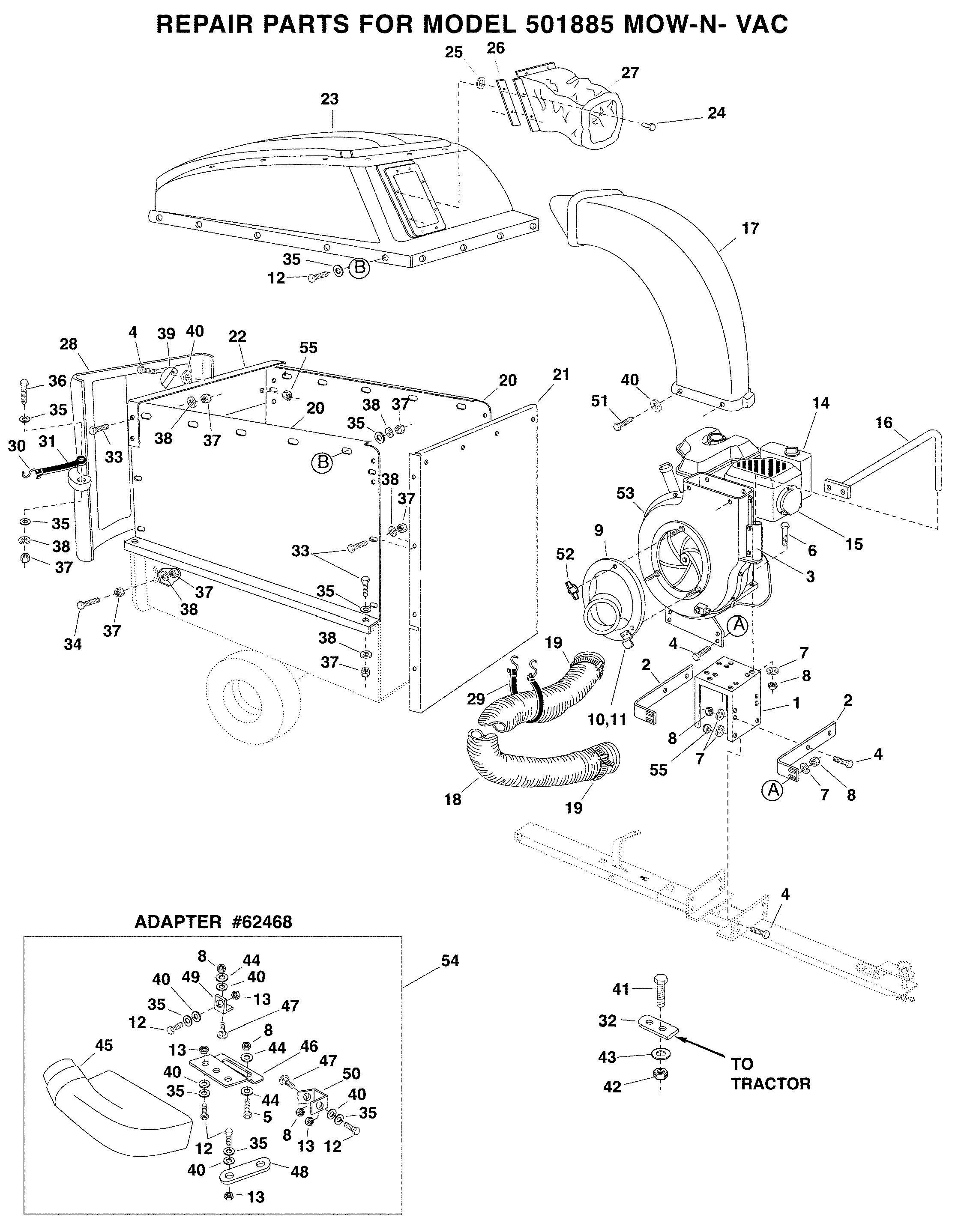

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG750_0118

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
47828-AF Owner's Manual N/A POA
001 24080-AF Engine Base N/A POA
002 24078-AF Brace, Housing N/A POA
003 63226-AF Hose Hanger Bracket Ass'y. (Ref. item #16 on page 22.) N/A POA
004 43182-AF Hex Bolt, 5/16" x 3/4" 43182 £4.10 Add
005 43063-AF BOLT £3.92 Add
006 43085-AF Bolt, Hex 5/16-18 x 1-1/2" £3.95 Add
007 43086-AF Lock Washer, 5/16" 43086 £3.31 Add
008 712-0158 NUT, HEX CENTER LOCK, 5/16-18 £8.90 Add
009 63375-AF Assembly, Hose Adapter (Nozzle) (Includes items 10 and 11)) N/A POA
010 781-0635 Bracket, Switch (Actuator) £35.83 Add
011 728-3001 RIVET, POP £3.97 Add
012 43012-AF BOLT £3.16 Add
013 712-0291 LOCK-NUT £2.64 Add
014 110412-0158-E1 Engine, B & S 5 HP N/A POA
015 222261 Deflector, Muffler N/A POA
016 63227-AF Hose Hanger Rod Ass'y. N/A POA
017 46420-AF Deflector w/ Elbow 46420 £318.07 Add
018 43792-AF Hose 43792 £324.64 Add
019 43793-AF Hose Clamp 43793 £17.97 Add
020 24678-AF Side Panel Cart Extension N/A POA
021 24679-AF Front Panel Cart Extension N/A POA
022 23836-AF Cross Brace 23836 £37.19 Add
023 63217-AF Hard Top Assembly (Includes 24,25,26,27) N/A POA
024 43882-AF Rivet, Stainless 43882 £4.62 Add
025 43910-AF Washer, Flat #10 SAE 43910 £3.04 Add
026 23842-AF Boot Mounting Strap 23842 £6.66 Add
027 46480-AF Vinyl Boot (Hardtop) 46480 £76.24 Add
028 44790-AF Poly Rear Door 44790 £299.20 Add
029 43790-AF Tarp Strap, 25" 43790 £26.96 Add
030 44849-AF "S" Hook, #32 N/A POA
031 44850-AF Strap, Tarp (Less Hooks) N/A POA
032 23540-AF Hitch Plate 23540 £13.07 Add
033 43866-AF Bolt, Hex 1/4-20 x 5/8" Lg. Gr. 5 43866 £3.31 Add
034 43661-AF HEX BOLT £2.96 Add
035 43088-AF FLAT WASHER £2.96 Add
036 1509-090 NO LONGER AVAILABLE N/A POA
037 43178-AF Hex Nut, 1/4-20 Thread £3.21 Add
038 43177-AF Washer, Lock 1/4" I.D.* 43177 £2.93 Add
039 23789-AF Door Latch 23789 £6.72 Add
040 1543-69-AF Washer, Nylon 1543-069 N/A POA
041 43351-AF Hex Bolt, 1/2-1 3 x 1-1/4" 43351 £4.93 Add
042 43262-AF NUT 1/2-13 HEX LOCK £5.90 Add
043 43352-AF Flat Washer, 7/16" 43352 £3.31 Add
044 43081-AF FLAT WASHER £3.32 Add
045 43830-AF Adapter, Deck £167.50 Add
046 23560-AF Bracket, Deck Adapter £45.61 Add
047 43080-AF CARRIAGE BOLT £3.32 Add
048 23825-AF Mounting Strap £3.95 Add
049 23826-AF Bracket, Angle £7.65 Add
050 23827-AF Mounting Bracket £10.79 Add
051 47630-AF Screw, Self Tap 5/16-18 x 3/4" £3.78 Add
052 712-0421 KNOB £6.12 Add
054 62468-AF Deck Adapter Kit (Includes parts in box shown on page 26) £352.77 Add
055 712-3004A HEX FLANGE NUT £2.83 Add
