FG404_0010

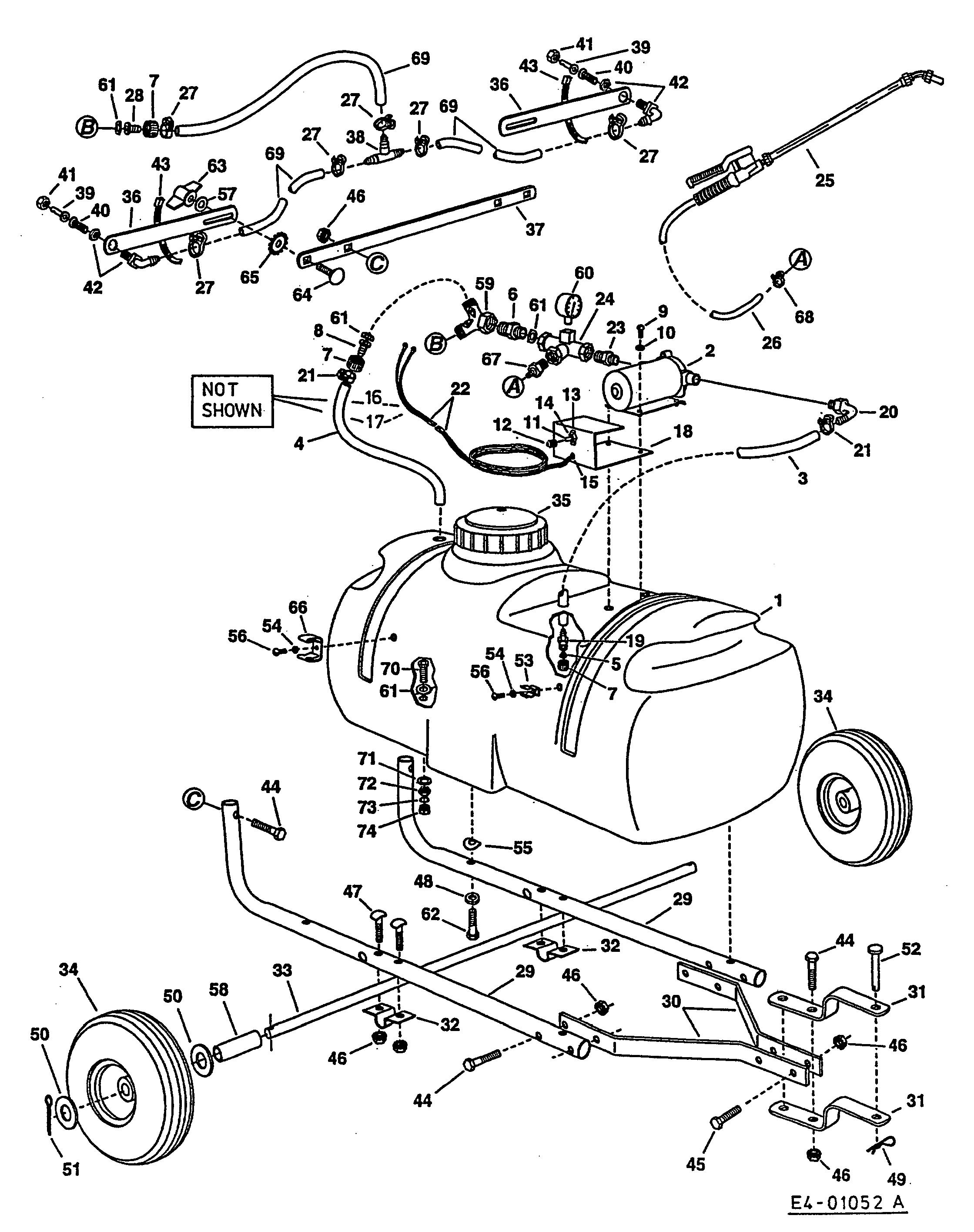

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG404_0010

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 46283-AF Tank (25 Gal.) 46283 £503.49 Add
002 45015-AF PUMP AND MOTOR £401.76 Add
003 AF-46278 SCHLAUCH 1/2"I.D.(24"LG.) N/A POA
004 AF-45021 TUBE N/A POA
005 45024-AF CAP STRAINER £3.92 Add
006 45031-AF ADAPTOR (RED) £4.36 Add
007 45032-AF NUT SWIVEL £3.69 Add
008 45033-AF HOSE BARB 1/2" £3.45 Add
009 45069-AF Screw, Ph. Pan Hd. 10-24 x 1" Lg. 45069 £3.86 Add
010 43910-AF Washer, Flat #10 SAE 43910 £3.04 Add
011 45084-AF Switch, On - Off 45084 £24.19 Add
012 45082-AF Boot, Rubber Switch 45082 £13.17 Add
013 AF-45080 PLATE, ON-OFF SWITCH N/A POA
014 45048-AF Nut, Hex 15/32-32 Thd. 45048 £3.86 Add
015 45087-AF Bushing, Strain Relief 45087 £3.86 Add
016 45085-AF Terminal, .25 Male Tab (not shown) 45085 £5.41 Add
017 45086-AF Terminal, .25 Female Tab (not shown) 45086 £5.90 Add
018 23889-AF Bracket, Switch Mounting 23889 £18.28 Add
019 46276-AF Adapter, 3/4" GH x 1/2" Barb 46276 £5.41 Add
020 46277-AF Elbow, 3/8 NPT x 1/2" Barb 46277 £5.51 Add
021 45025-AF CLAMP £5.19 Add
022 45018-AF CONNECTOR W/WIRE £68.37 Add
023 45049-AF NIPPLE £4.51 Add
024 45050-AF TEE,1/2 x 1/2 x 1/2 (1/4"PORT) AF-45050 £31.33 Add
025 47406-AF SPRAY GUN £53.39 Add
026 47393-AF HOSE 1/4 £50.53 Add
027 45026-AF CLAMP (RED) £5.57 Add
028 45034-AF Hose Barb, 3/8" 45034 £3.86 Add
029 48296-AF RAHMENROHR AF-48296 £58.74 Add
030 AF-24860 TUBE HITCH N/A POA
031 23014-AF HITCH BRACKET £30.16 Add
032 23917-AF Clamp, 3/4" Axle 23917 £3.86 Add
033 AF-24615 AXLE 3/4" N/A POA
034 44456-AF WHEEL ASSY (OBSOLETE) N/A POA
035 46700-AF LID FOR SPRAYERS £35.52 Add
036 24122-AF BOOM BAR £24.07 Add
037 24585-AF BRACKET BOOM MOUNT £11.74 Add
038 47394-AF TEE £5.49 Add
039 45028-AF NOZZLE FLOODJET £7.80 Add
040 45029-AF STRAINER SCREEN £10.81 Add
041 45037-AF NUT £5.68 Add
042 47396-AF ELBOW, PLASTIC 11/16" THD. £7.72 Add
043 725-0157 NO LONGER AVAILABLE N/A POA
044 44180-AF BOLT HEX HEAD £4.69 Add
045 43840-AF HEX BOLT £3.32 Add
046 712-0429 NUT HEX.INS L NUT £4.69 Add
047 44947-AF Bolt, Curved Head 5/16-18 x 1-5/8" 44947 £3.86 Add
048 43086-AF Lock Washer, 5/16" 43086 £3.31 Add
049 43343-AF PIN COTTER £4.00 Add
050 43009-AF WASHER1-5/8 INCH O D X 25/32 INCH ID £5.01 Add
051 43093-AF COTTER PIN £2.96 Add
052 47623-AF HITCH PIN £3.39 Add
053 45180-AF Clip (Small), Spray Gun 45180 £19.25 Add
054 736-0722 Lock Washer, #10 £3.05 Add
055 44695-AF Washer, Bowed 44695 £3.86 Add
056 45040-AF BOLT £3.45 Add
057 43081-AF FLAT WASHER £3.32 Add
058 AF-45151 SPACER ,3.70" LONG N/A POA
059 45017-AF Y VALVE £29.46 Add
060 45071-AF Gauge, Pressure 2" 100 PSI 45071 £56.08 Add
061 45072-AF GASKET £3.52 Add
062 AF-48043 HEX BOLT N/A POA
063 712-0421 KNOB £6.12 Add
064 AF-43682 BOLT,CARRIAGE 5/16-18X1-1/4" £5.56 Add
065 44732-AF TOOTH LOCK WASHER £3.32 Add
066 47397-AF Clip (Large), Spray Gun 47397 £18.32 Add
067 47390-AF ADAPTER £4.14 Add
068 47405-AF CLAMP £7.48 Add
069 47392-AF Hose, 3/8" ID (20" Lg.) 47392 £10.93 Add
070 47399-AF Drain Body 47399 £8.43 Add
071 47398-AF Washer, Nylon 47398 £4.14 Add
072 47402-AF Nut, Nylon 11/16" Thd. 47402 £3.72 Add
073 AF-47206 O-RING £14.67 Add
074 47403-AF CAP NYLON £3.32 Add
