FG317_1000

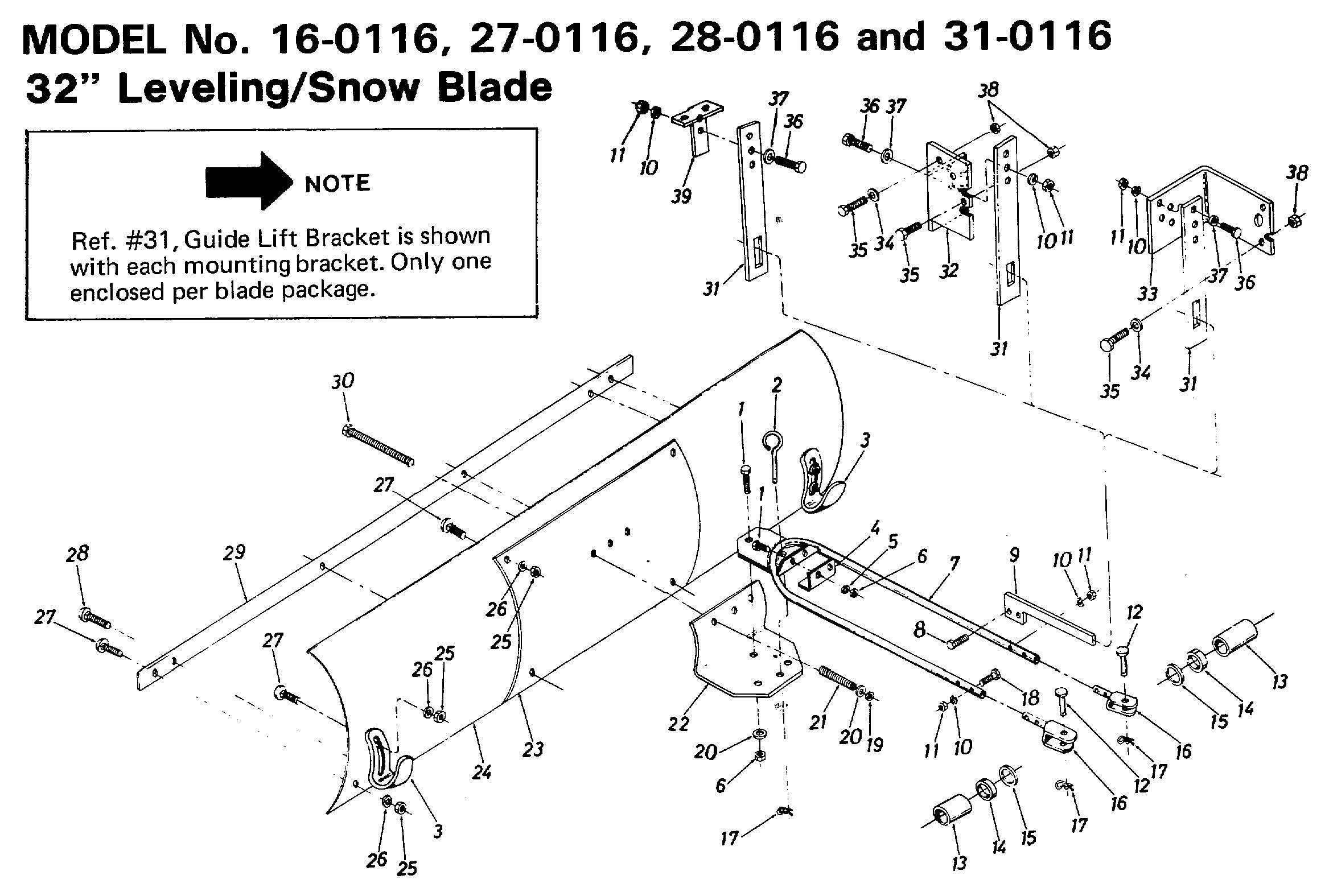

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG317_1000

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 43087-AF Hex Bolt, 3/8-16 x 1-1/4" Long 43087 £4.36 Add
002 43038-AF STECKER (AF-43038) 43038 £6.13 Add
003 24690-AF SKID AF-24690 N/A POA
004 23065-AF PIVOT LOCK ANGLE £19.95 Add
005 736-0169 L. WASHER £2.75 Add
006 43082-AF HEX LOCK NUT £3.92 Add
007 62034-AF FRAME ASS'Y. £200.31 Add
008 43084-AF BOLT £2.44 Add
009 62036-AF GUIDE BAR ASS'Y. £33.85 Add
010 43086-AF Lock Washer, 5/16" 43086 £3.31 Add
011 43083-AF HEX NUT £3.16 Add
012 43037-AF CLEVIS PIN 3/8" DIA. X 2.75" LG. £17.60 Add
013 23076-AF SLEEVE ADAPTER (LONG) N/A POA
014 23075-AF SLEEVE ADAPTER (SHORT) N/A POA
015 43025-AF Washer 092.34.117 £4.29 Add
016 62035-AF BRACKET FRAME MOUNT ASS'Y. £58.34 Add
017 43055-AF COTTER PIN £5.75 Add
018 43085-AF Bolt, Hex 5/16-18 x 1-1/2" £3.95 Add
019 43082-AF HEX LOCK NUT £3.92 Add
020 43070-AF Washer, 3/8" £3.72 Add
021 43035-AF Spring AF-43035 £12.09 Add
022 23064-AF SUPPORT BRACKET £47.66 Add
023 23061-AF PLATE-REINFORCEMENT 23061 £44.64 Add
024 23060-AF 32" BLADE HEAD N/A POA
025 712-0158 NUT, HEX CENTER LOCK, 5/16-18 £8.90 Add
026 43081-AF FLAT WASHER £3.32 Add
027 43080-AF CARRIAGE BOLT £3.32 Add
028 43079-AF CARR, BOLT 5/16-18 X 1 £3.07 Add
029 23062-AF SCRAPER BLACE £55.40 Add
030 43036-AF HEX BOLT £8.06 Add
031 23071-AF GUIDE LIFT BRACKET (ONLY 1 INCLUDED PER KIT) £12.20 Add
032 23073A LIFT GUIDE MOUNTING BRACKET N/A POA
033 23074-AF LIFT GUIDE MOUNTING BRACKET £11.23 Add
034 43088-AF FLAT WASHER £2.96 Add
035 43012-AF BOLT £3.16 Add
036 43063-AF BOLT £3.92 Add
037 43081-AF FLAT WASHER £3.32 Add
038 712-0291 LOCK-NUT £2.64 Add
039 23072A LIFT GUIDE MOUNTING BRACKET N/A POA
