FG317_5400

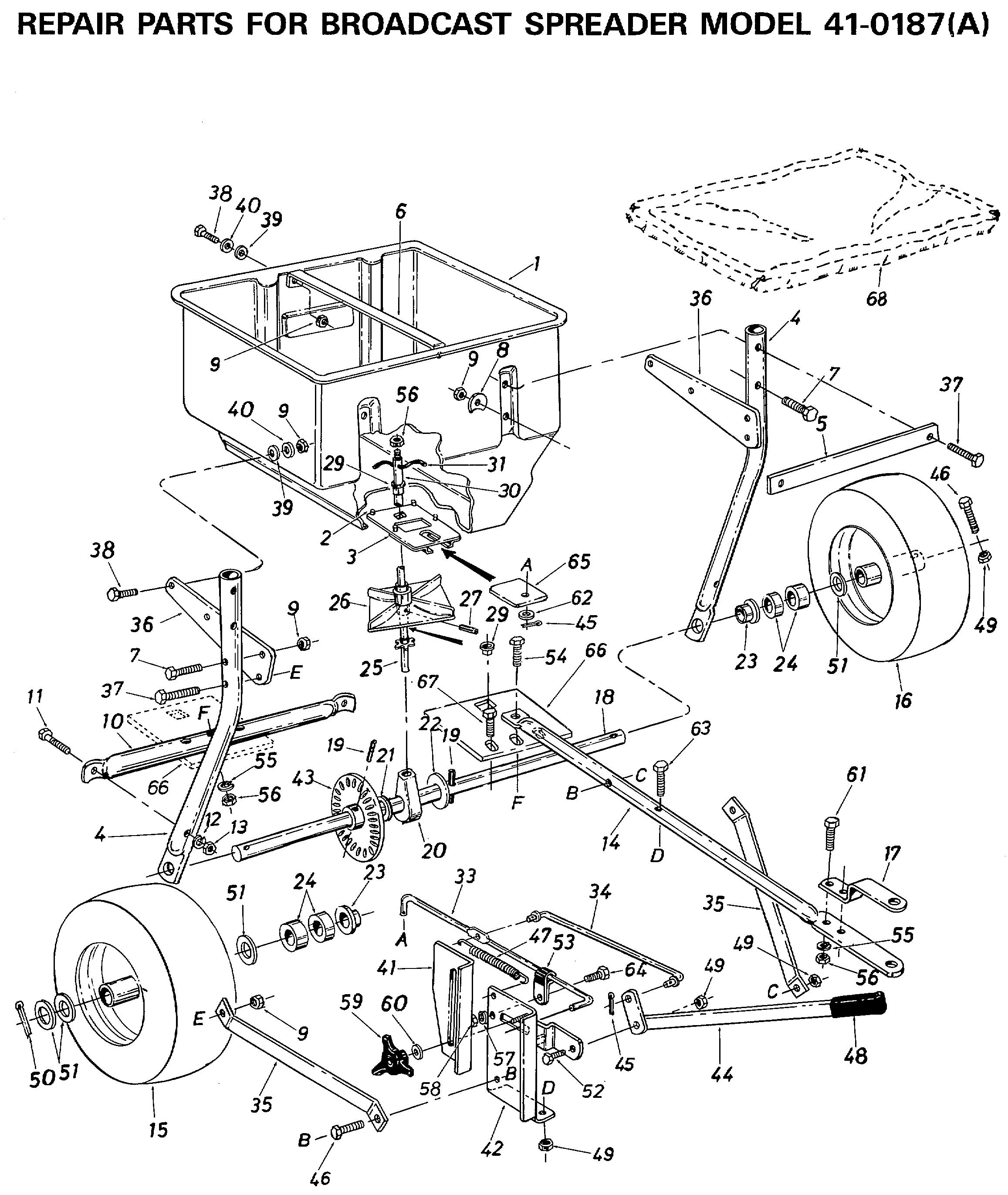

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG317_5400

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 43805-AF HOPPER - BROADCAST SPREADER £254.09 Add
002 43882-AF Rivet, Stainless 43882 £4.62 Add
003 62482-AF ASSY GUIDE CLOSURE £54.54 Add
004 43806-AF SUPPORT TUBE, HOPPER/AXLE £61.79 Add
005 23556-AF STRAP, TUBE - SPREADER £24.99 Add
006 23558-AF STRAP, HOPPER £21.99 Add
007 43648-AF Bolt, Hex 1/4-20 x 1-1/2" Lg.* 43648 £4.36 Add
008 43877-AF WASHER, BOWED 1/4" I.D. £3.93 Add
009 712-0291 LOCK-NUT £2.64 Add
010 43808-AF Tube, Crossover 43808 £55.22 Add
011 43084-AF BOLT £2.44 Add
012 43086-AF Lock Washer, 5/16" 43086 £3.31 Add
013 712-0158 NUT, HEX CENTER LOCK, 5/16-18 £8.90 Add
014 43807-AF Hitch tube 092.34.014 £59.75 Add
015 43845-AF Wheel kit 14x4 right 092.34.015 £117.91 Add
016 43846-AF Wheel kit 14x4 092.34.016 £163.61 Add
017 23014-AF HITCH BRACKET £30.16 Add
018 23522-AF CROSS SHAFT PIVOT PIN 23522 £58.43 Add
019 43851-AF ROLL PIN £13.18 Add
020 43871-AF Bushing, Axle Shaft 43871 £21.86 Add
021 1540-032 NO LONGER AVAILABLE N/A POA
022 1540-162-AF Washer, Flat 1/2" 1540-162 £6.30 Add
023 741-0382 Bearing flange 092.34.023 £16.75 Add
024 22345-AF SPACER £10.76 Add
025 62472-AF Gear shaft 092.34.025 £67.89 Add
026 04367-AF SPREADER PLATE £31.50 Add
027 43850-AF ROLL PIN £6.46 Add
029 43852-AF LAGERBUCHSE AUS NYLON 43852 N/A POA
030 23553-AF Sleeve 092.34.030 £18.98 Add
031 43878-AF WIRE AGITATOR £14.15 Add
033 43858-AF ROD, SLIDE GATE £24.01 Add
034 43859-AF Rod 092.34.034 £20.27 Add
035 23525-AF Brace, Hitch 23525 £37.04 Add
036 23526-AF BRACE, HOPPER £22.78 Add
037 710-0136 Bolt, Hex 1/4-20 x 1-3/4" 1509-069 £3.41 Add
038 43012-AF BOLT £3.16 Add
039 1543-69-AF Washer, Nylon 1543-069 N/A POA
040 43088-AF FLAT WASHER £2.96 Add
041 23530-AF Flow control gage 092.34.041 £20.19 Add
042 62473-AF ASS'Y. FLOW CONTROL MOUNT £35.93 Add
043 62474-AF ASSY GEAR £82.87 Add
044 62477-AF Flow control arm 092.34.044 £42.30 Add
045 R76020312 COTTER PIN 3/32 X 3/4" LG. N/A POA
046 710-0136 Bolt, Hex 1/4-20 x 1-3/4" 1509-069 £3.41 Add
047 43000-AF SPRING EXTENSION £10.55 Add
048 43848-AF Grip, Flow Control Arm 43848 £5.70 Add
049 712-0291 LOCK-NUT £2.64 Add
050 43093-AF COTTER PIN £2.96 Add
051 43009-AF WASHER1-5/8 INCH O D X 25/32 INCH ID £5.01 Add
052 43175-AF Hex Bolt, 1/4-20 x 1/2" * 43175 £3.95 Add
053 43345-AF CLAMP. WIRE 3/8" PLASTIC COATED £3.83 Add
054 43054-AF Bolt, Hex 3/8-16 x 2" Lg. * 43054 £5.51 Add
055 736-0169 L. WASHER £2.75 Add
056 43082-AF HEX LOCK NUT £3.92 Add
057 43086-AF Lock Washer, 5/16" 43086 £3.31 Add
058 712-0158 NUT, HEX CENTER LOCK, 5/16-18 £8.90 Add
059 43849-AF Knob, Plastic 1/4-20 Thd. 43849 £23.44 Add
060 1543-69-AF Washer, Nylon 1543-069 N/A POA
061 43087-AF Hex Bolt, 3/8-16 x 1-1/4" Long 43087 £4.36 Add
062 43081-AF FLAT WASHER £3.32 Add
063 43648-AF Bolt, Hex 1/4-20 x 1-1/2" Lg.* 43648 £4.36 Add
064 43182-AF Hex Bolt, 5/16" x 3/4" 43182 £4.10 Add
065 23533-AF PLATE CLOSURE £14.60 Add
066 23555-AF SUPPORT, SHAFT £9.98 Add
067 41576-AF Bolt, Hex 3/8-16 x 1-3/4" Lg.* 41576 £3.86 Add
068 43962 COVER, VINYL HOPPER £104.69 Add
068 43854-AF OWNER'S MANUAL N/A POA
