FG320_0900

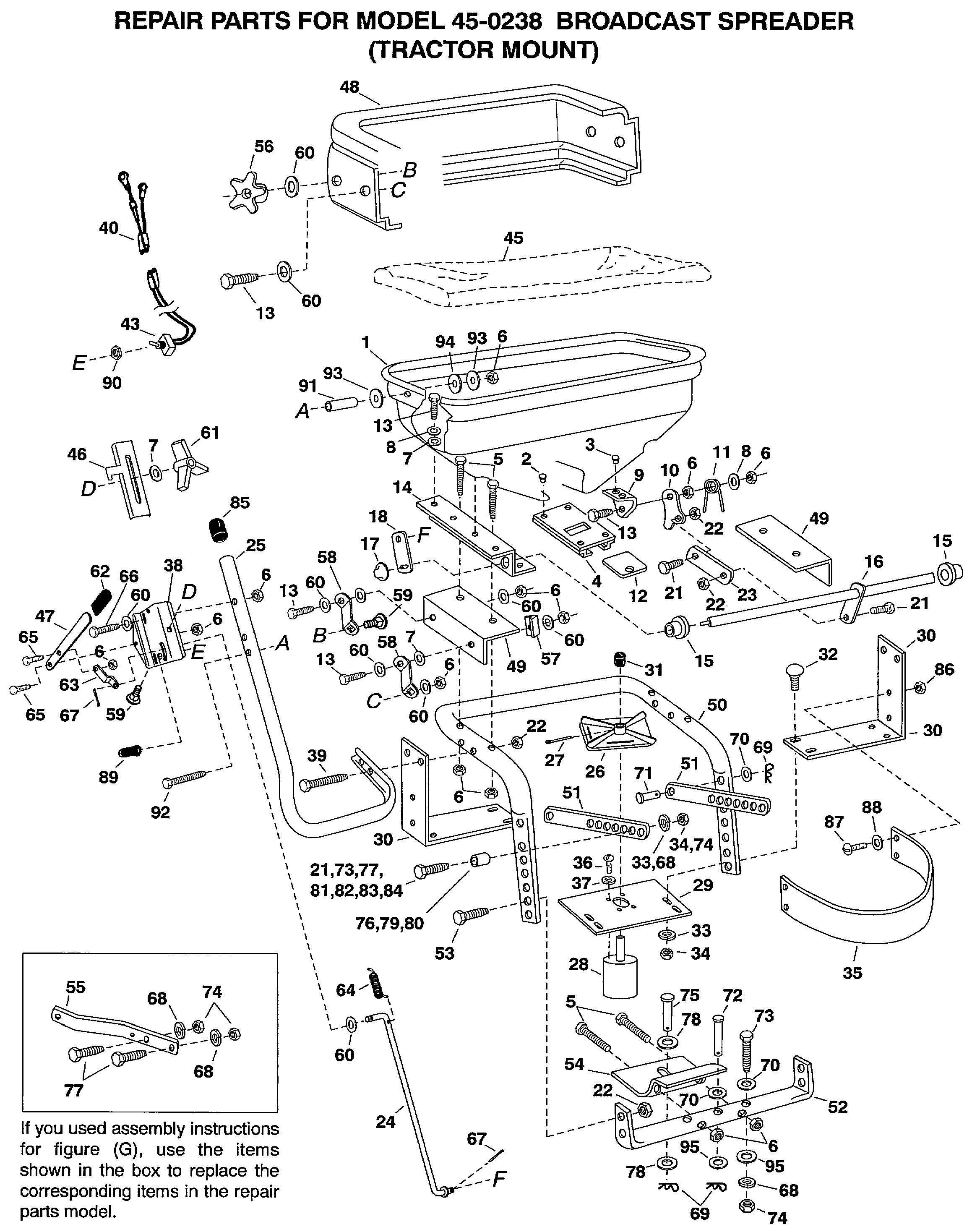

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG320_0900

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
46306-AF OWNERS MANUAL N/A POA
001 44466-AF Hopper £235.37 Add
002 43882-AF Rivet, Stainless 43882 £4.62 Add
003 C-9M5732 Pop Rivet (OBSOLETE) (OBSOLETE) (OBSOLETE) N/A POA
004 63081-AF ASS'Y, GUIDE CLOSURE £23.10 Add
005 1509-69-AF HEX BOLT, 1/4-20 X 1-3/4" LG. £2.64 Add
006 712-0291 LOCK-NUT £2.64 Add
007 1543-69-AF Washer, Nylon 1543-069 N/A POA
008 43088-AF FLAT WASHER £2.96 Add
009 23753-AF SLIDE GATE ANGLE BRACKET £3.45 Add
010 23758-AF SLIDE GATE BRACKET £3.69 Add
011 46312-AF SPRING, TORSION £4.35 Add
012 23533-AF PLATE CLOSURE £14.60 Add
013 43012-AF BOLT £3.16 Add
014 24048-AF BRACKET, HOPPER MOUNTING £12.46 Add
015 741-0248 Bearing, Flange £13.87 Add
016 63080-AF ASS'Y, FLOW CONTROL PIVOT ROD £31.72 Add
017 44166-AF NUT-1/2" CAP PUSH £6.55 Add
018 24050-AF LINK, PIVOT ROD £3.14 Add
019 45093-AF RATCHET RIVET (MALE) £3.86 Add
020 45094-AF RATCHET RIVET (FEMALE) £3.86 Add
021 43182-AF Hex Bolt, 5/16" x 3/4" 43182 £4.10 Add
022 712-0158 NUT, HEX CENTER LOCK, 5/16-18 £8.90 Add
023 24051-AF LINK, PIVOT ROD £3.14 Add
024 46300-AF ROD, FLOW CONTROL £17.95 Add
025 46301-AF CONTROL TUBE £33.70 Add
026 04367-AF SPREADER PLATE £31.50 Add
027 43010-AF COTTER PIN £3.32 Add
028 46259-AF MOTOR, 12 VOLT £402.95 Add
029 24053-AF PLATE, MOTOR MOUNT £9.15 Add
030 24052-AF BRACKET, MOTOR MOUNT £10.59 Add
031 44688-AF Cap, Plastic 44688 £3.86 Add
032 43080-AF CARRIAGE BOLT £3.32 Add
033 43086-AF Lock Washer, 5/16" 43086 £3.31 Add
034 43083-AF HEX NUT £3.16 Add
035 46303-AF DEFLECTOR, REAR PLASTIC £9.60 Add
036 46334-AF BOLT, SL. PAN HD. 8-32 X 1/2" LG. N/A POA
037 736-0722 Lock Washer, #10 £3.05 Add
038 23754-AF Bracket, Flow Control Mount 23754 £18.66 Add
039 44180-AF BOLT HEX HEAD £4.69 Add
040 45018-AF CONNECTOR W/WIRE £68.37 Add
041 45085-AF Terminal, .25 Male Tab (not shown) 45085 £5.41 Add
042 45086-AF Terminal, .25 Female Tab (not shown) 45086 £5.90 Add
043 46304-AF SWITCH, ON - OFF (SPRING LOADED) £42.96 Add
044 725-0157 NO LONGER AVAILABLE N/A POA
045 43962 COVER, VINYL HOPPER £104.69 Add
046 23755-AF Gage, Flow Control 23755 £19.72 Add
047 23759-AF Flow Control Arm 23759 £10.12 Add
048 46119-AF HOPPER GUARD £185.19 Add
049 23997-AF BRACKET, SHIELD N/A POA
050 45193-AF TUBE, FRAME £37.11 Add
051 23931-AF STRAP, MOUNT ADJUST £7.06 Add
052 45194-AF TUBE, CROSSOVER £21.02 Add
053 43063-AF BOLT £3.92 Add
054 23932-AF BRACKET, HITCH £11.04 Add
055 23933-AF BAR, HITCH £9.76 Add
056 46120-AF KNOB, PLASTIC 1/4-20 THREADS N/A POA
057 23999-AF BRACKET, ANGLE STOP £6.72 Add
058 23998-AF BRACKET, SHIELD SWIVEL £5.86 Add
059 44950-AF BOLT £3.45 Add
060 R19111116-AF WASHER £3.58 Add
061 43849-AF Knob, Plastic 1/4-20 Thd. 43849 £23.44 Add
062 43848-AF Grip, Flow Control Arm 43848 £5.70 Add
063 23756-AF Flow Control Link 23756 £3.86 Add
064 46317-AF SPRING, EXTENSION £4.35 Add
065 43866-AF Bolt, Hex 1/4-20 x 5/8" Lg. Gr. 5 43866 £3.31 Add
066 43648-AF Bolt, Hex 1/4-20 x 1-1/2" Lg.* 43648 £4.36 Add
067 44101-AF Cotter Pin 3/32" x 3/4" Lg.* 44101 £3.72 Add
068 736-0169 L. WASHER £2.75 Add
069 43055-AF COTTER PIN £5.75 Add
070 43070-AF Washer, 3/8" £3.72 Add
071 45091-AF PIN CLEVIS 3/8" X 1" £4.36 Add
072 43023-AF CLEVIS PIN 092.34.115 £12.09 Add
073 43432-AF Bolt, Hex 3/8-16 x 2-1/2" Lg. 43432 £3.86 Add
074 712-0798 HEX. NUT £7.25 Add
075 44049-AF PIN, CLEVIS 1/2" X 1-1/4" LG. £12.45 Add
076 23625-AF Spacer, 1/4" Long 23625 £9.86 Add
077 43001-AF HEX BOLT (RED) £3.32 Add
078 R19171616-AF WASHER 17/32X1X16GA £3.58 Add
079 23519-AF SLEEVE 092.34.133 £11.20 Add
080 23228-AF SPACER BUSHING £17.86 Add
081 43062-AF BOLT 3/8-16 X 1-1/2 HEX HEAD 43062 £4.75 Add
082 43840-AF HEX BOLT £3.32 Add
083 43085-AF Bolt, Hex 5/16-18 x 1-1/2" £3.95 Add
084 41576-AF Bolt, Hex 3/8-16 x 1-3/4" Lg.* 41576 £3.86 Add
085 44481-AF Cap, Vinyl 44481 £3.86 Add
086 43662-AF Lock Nut, 10-32 43662 £3.55 Add
087 43346-AF Truss Head Bolt, #10- 32 x 5/8" 43346 £3.31 Add
088 43910-AF Washer, Flat #10 SAE 43910 £3.04 Add
089 45082-AF Boot, Rubber Switch 45082 £13.17 Add
090 45048-AF Nut, Hex 15/32-32 Thd. 45048 £3.86 Add
091 23906-AF BEARING,JOURNAL 23906 £3.86 Add
092 46071-AF BOLT, HEX 1/4-20 X 3-1/4" LG. GR. 5 N/A POA
093 43572-AF WASHER AF-43572 £4.75 Add
094 43553-AF WASHER,NYLON1-1/2ODx5/16IDx1/8 AF-43553 £3.38 Add
095 43352-AF Flat Washer, 7/16" 43352 £3.31 Add
