FG321_3100

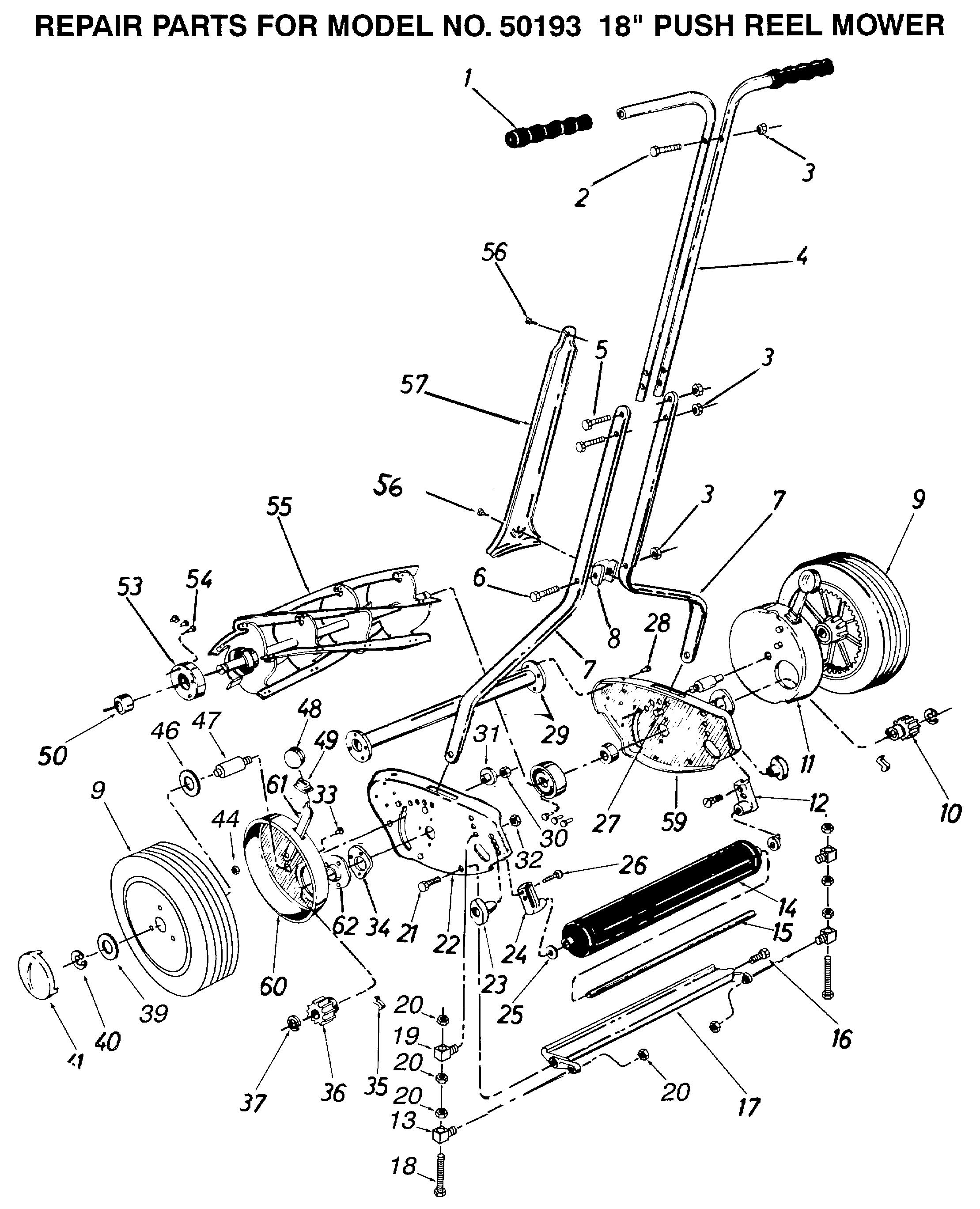

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG321_3100

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
46456-AF OWNERS MANUAL N/A POA
001 46471-AF GRIP N/A POA
002 43084-AF BOLT £2.44 Add
003 712-0158 NUT, HEX CENTER LOCK, 5/16-18 £8.90 Add
004 46434-AF UPPER HANDLE N/A POA
005 43224-AF BOLT £5.57 Add
006 44292-AF Bolt, Hex 5/16-18 x 2-1/2" Lg. 44179 £3.86 Add
007 3603-43 HANDLE BRACE N/A POA
008 2624-018 SPACER N/A POA
009 1108-80 WHEEL ASSEMBLY N/A POA
010 0425-000 NO LONGER AVAILABLE N/A POA
011 2118-082 GEAR HOUSING ASS'Y.--R.H. £88.29 Add
012 1609-708-AF ROLLER BRKT.--R.H. 1609-708 N/A POA
013 46330-AF TRUNNION, ADJ. SCREW N/A POA
014 43716-AF ROLLER, PLASTIC N/A POA
015 1632-144 ROLLER SHAFT N/A POA
016 710-0942 NO LONGER AVAILABLE N/A POA
017 2134-14 CUTTER BAR ASSEMBLY N/A POA
018 46331-AF SCREW, ADJUSTMENT N/A POA
019 46329-AF TRUNNION, ADJUSTMENT SCREW N/A POA
020 712-0241 HEX NUT 3/8-24 £2.66 Add
021 AF-455 SCREW £16.90 Add
022 3111-131 END PLATE ASS'Y.--L.H. N/A POA
023 1643-023 ROLLER ADJ. KNOB £22.33 Add
024 1609-707-AF ROLLER BRKT.--L.H. 1609-707 N/A POA
025 43081-AF FLAT WASHER £3.32 Add
026 43682-AF BOLT, CARRIAGE £2.96 Add
027 0010-000 TRUNNION (DNR) £3.42 Add
028 44060-AF RIVET 3/16 X 3/8 PLTD £3.12 Add
029 1112-029 SPACER TUBE ASS'Y. N/A POA
030 44738-AF Nut, Hex Lock 5/16-24 "Unitork" 44738 £3.72 Add
031 1657-19-AF BUSHING 1657-019 N/A POA
032 1038-AF Nut, Nylock 3/8-24 Thread 1038 £3.31 Add
033 1509-038 HEX SCR (DNR) £2.59 Add
034 1624-138 RETAINER £3.42 Add
035 0323-000 NO LONGER AVAILABLE N/A POA
036 428-AF PINION GEAR - L.H. 0428-000 (OBSOLETE) N/A POA
037 AF-1650-21 RETAINING RING £2.49 Add
039 1540-118-AF WASHER, FLAT 1-1/4x17/32x1/16 AF-1540-118 N/A POA
040 716-0104 RETAINING RING 1650-001 £3.41 Add
041 2674-32-AF Hub Cap 2674-32 N/A POA
044 1534-8-AF HEX LOCK NUT 10-32 PL AF-1534-8 £2.51 Add
046 44008-AF WASHER £3.09 Add
047 1631-51 AXLE N/A POA
048 1643-060 KNOB--WHEEL ADJ. £4.96 Add
049 1622-050 DUST COVER £3.56 Add
050 44232-AF BALL BEARING £33.96 Add
053 1629-28-AF RETAINER 1629-028 N/A POA
054 1530-20 RIVET, 3/16 DIA. X 13/32" LG. N/A POA
055 2135-046 18" REEL ASS'Y. N/A POA
056 44818-AF BOLT SPINDLE AF-44818 £3.41 Add
057 3622-54 HANDLE PANEL N/A POA
059 3111-130 END PLATE ASS'Y.--R.H. N/A POA
060 2118-081 GEAR HOUSING ASS'Y. £88.29 Add
061 1155-47-AF SPRING AND TRUNNION ASS'Y. 1155-047 N/A POA
062 1629-041 PINION HOUSING £3.83 Add
