FG750_0112

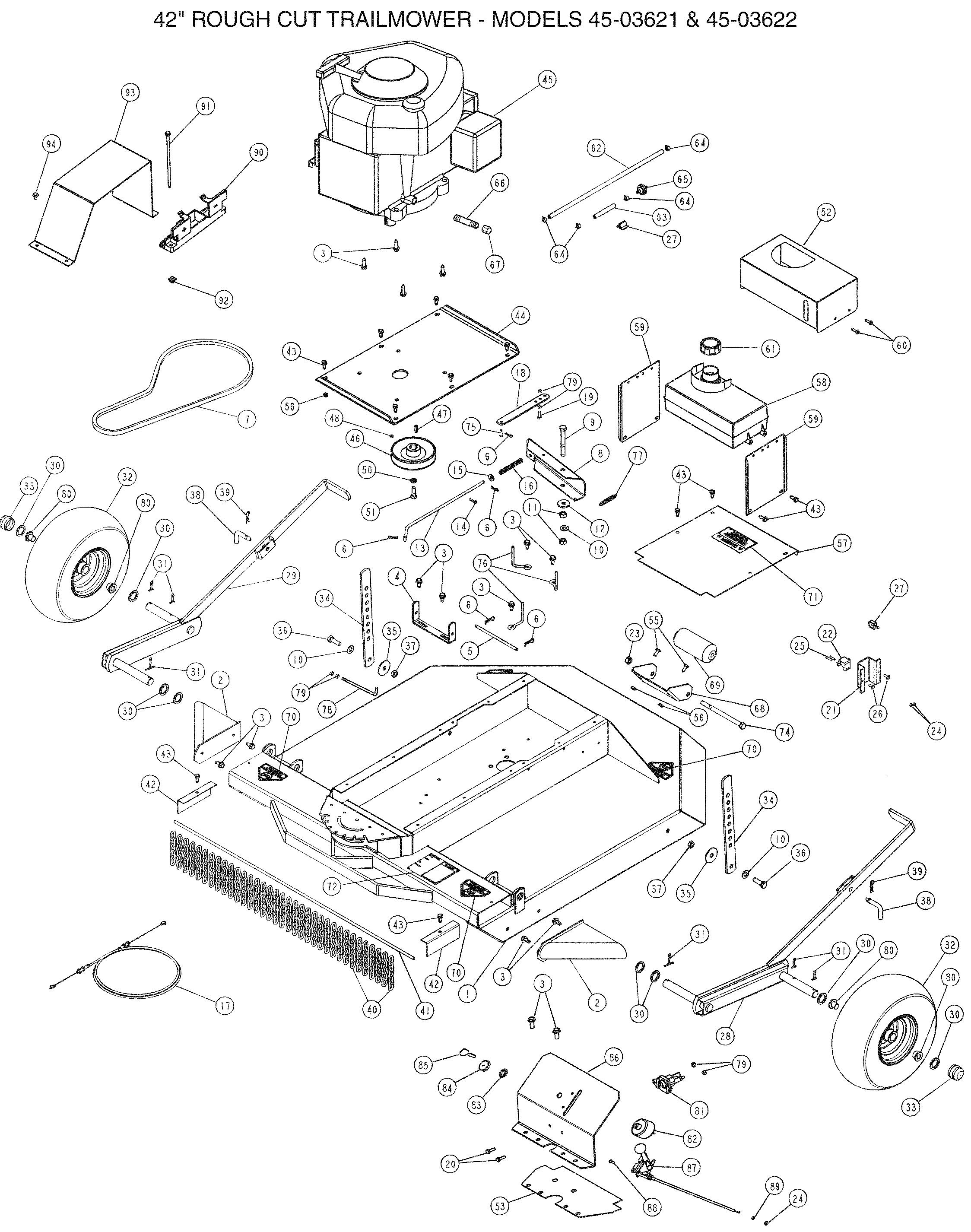

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG750_0112

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
002 HA24378 GUARD WHEEL N/A POA
003 HA23193 SCREW 3/8-16 X 1-1/4 THD. FORMING N/A POA
004 HA24292 BRACKET BELT GUIDE £22.17 Add
005 HA24293 ROD BELT GUIDE N/A POA
006 HA3090 HAIRPIN COTTER £5.65 Add
008 HA24295 CHANNEL CLUTCH LEVER N/A POA
009 45100-AF BOLT 1/2-13 X 4" HEX HEAD £4.10 Add
010 HA120396 WASHER 1/2 FLAT N/A POA
011 43262-AF NUT 1/2-13 HEX LOCK £5.90 Add
012 HA14232 WASHER FLAT N/A POA
013 HA24296 ROD, CLUTCH LINK £19.99 Add
014 44101-AF Cotter Pin 3/32" x 3/4" Lg.* 44101 £3.72 Add
015 43081-AF FLAT WASHER £3.32 Add
016 HA24297 SPRING CLUTCH N/A POA
017 49165-AF CLUTCH CABLE £97.82 Add
018 25292-AF STRAP, CLUTCH ADJUSTING N/A POA
019 43661-AF HEX BOLT £2.96 Add
020 43012-AF BOLT £3.16 Add
021 25262-AF BRACKET INTERLOCK MOUNTING £62.65 Add
022 HA23199 SWITCH INTERLOCK N/A POA
023 48115-AF NUT, HEX 1/2-13 JAM NYLOCK £3.72 Add
024 712-0121 NUT #10-24 HEX £9.42 Add
025 47078-AF SCREW #10-24 X 3/4" £3.72 Add
026 48840-AF SCREW 1/4-20 WASHER HEAD £3.72 Add
027 48298-AF CLIP, CORD N/A POA
028 HA24300 WHEEL MOUNTING BRACKET L.H. N/A POA
029 HA24301 WHEEL MOUNTING BRACKET R.H. N/A POA
030 HA4143 WASHER FLAT N/A POA
031 HA137258 PIN COTTER 3/16" X 1-3/4" N/A POA
032 46272-AF WHEEL £139.11 Add
033 HA23229 CAP HUB N/A POA
034 HA24309 STRAP ADJUSTING N/A POA
035 HA6979 WASHER FLAT N/A POA
036 43020-AF BOLT 1/2-13 X 1-1/2 HEX HEAD £6.72 Add
037 43019-AF Hex Jam Nut, 1/2-13 Thd. 43019 £4.36 Add
038 HA23220 PIN LOCATING N/A POA
039 47134-AF PIN HAIR COTTER .08" X 1.58" £3.72 Add
040 HA24311 CHAIN DEFLECTOR N/A POA
041 HA24312 ROD CHAIN N/A POA
042 HA24313 BRACKET CHANNEL N/A POA
043 710-1260A SCREW £3.81 Add
044 25428-AF PLATE ENGINE MOUNTING N/A POA
045 280H070130E1* ENGINE, 14.5 HP N/A POA
046 HA24457-AF PULLEY ASSY £94.51 Add
047 HA3073-AF KEY 1/4" SQ. X 1" £4.08 Add
048 HA115321 SCREW 5/16-18 X 5/16 SOC. SET N/A POA
050 43555-AF WASHER 7/16" LOCK N/A POA
051 HA181668 Bolt, 7/16-14 x 1-1/4" N/A POA
052 25051-AF COVER, GAS TANK £93.39 Add
053 25265-AF COVER, FRONT DRIVE N/A POA
055 43182-AF Hex Bolt, 5/16" x 3/4" 43182 £4.10 Add
056 712-3004A HEX FLANGE NUT £2.83 Add
057 25264-AF COVER, REAR DRIVE £107.98 Add
058 HA23732 TANK GASOLINE £88.15 Add
059 HA24317 PLATE FUEL TANK N/A POA
060 HA163318 SCREW 1/4-14 X 7/8 TAPPING PAN HEAD N/A POA
061 HA23733 CAP GASOLINE TANK (OBSOLETE) N/A POA
062 48837-AF HOSE FUEL TANK LONG £6.44 Add
063 HA24455 HOSE FUEL TANK SHORT N/A POA
064 HA23792 CLAMP FUEL LINE N/A POA
065 HA23791 FILTER FUEL LINE N/A POA
066 48095-AF PIPE £24.30 Add
067 48096-AF CAP N/A POA
068 HA24310 BRACKET ROLLER N/A POA
069 HA12138 ROLLER MOWER £24.33 Add
070 HA12315 LABEL £7.55 Add
071 HA12314 DECAL DANGER N/A POA
072 HA24431 DECAL OPERATION/CAUTION N/A POA
074 HA126145 BOLT 1/2-13 X 7" HEX HEAD N/A POA
075 43982-AF PIN, CLEVIS 1/4" X 5/8" 43982 £4.36 Add
076 HA22981 BELT GUIDE £7.60 Add
077 HA24298 SPRING RETURN N/A POA
078 49156-AF ROD, CABLE GUIDE N/A POA
079 47189-AF Hex Nylock Nut 1/4" 47189 £3.72 Add
080 44488-AF WHEEL BEARING £6.24 Add
081 HA23754 SOLENOID (OBSOLETE) N/A POA
082 HA23749 SWITCH, STARTER (AYP 144921) £71.37 Add
083 HA23750 SWITCH MOUNTING NUT N/A POA
084 HA23757 SWITCH COVER N/A POA
085 HA23752 KEY, SWITCH (AYP 140403) £7.55 Add
086 25286-AF PLATE, SWITCH MOUNTING N/A POA
087 49201-AF THROTTLE £107.86 Add
088 45040-AF BOLT £3.45 Add
089 736-0722 Lock Washer, #10 £3.05 Add
090 49198-AF BATTERY HOLD DOWN (OBSOLETE) (OBSOLETE) N/A POA
091 49199-AF BOLT; BATTERY (OBSOLETE) N/A POA
092 49200-AF NUT, PLASTIC £8.49 Add
093 25287-AF BATTERY COVER (OBSOLETE) N/A POA
094 48840-AF SCREW 1/4-20 WASHER HEAD £3.72 Add
